一、技術參數

1、液霧高瞬態物理場燃燒爆炸激波管實驗系統。

2、液霧爆炸性能和燃爆極限實驗。

3、高瞬態燃燒爆炸實驗對噴液霧氣動輸送系統。

4、實現燃燒爆炸過程的光學實驗和圖像采集。

5、實現傳感器數據采集。

6、點火電極裝置。

7、液霧高瞬態燃燒爆炸實驗裝置活動支座和保護裝置，實現裝置和儀器的支持和保護。

二、產品描述

1、規格：φ219×6700mm

2、材質：不銹鋼S30408

3、激波管爆炸極限壓力：10MPa

4、真空度：0.065MPa

5、激波管內壁表面進行精密拋光，拋光精度 Ra0.2μm，激波管內壁光潔、光滑如鏡，非常適宜液霧自然飄灑揚落真空管內爆炸形成沖擊激波。

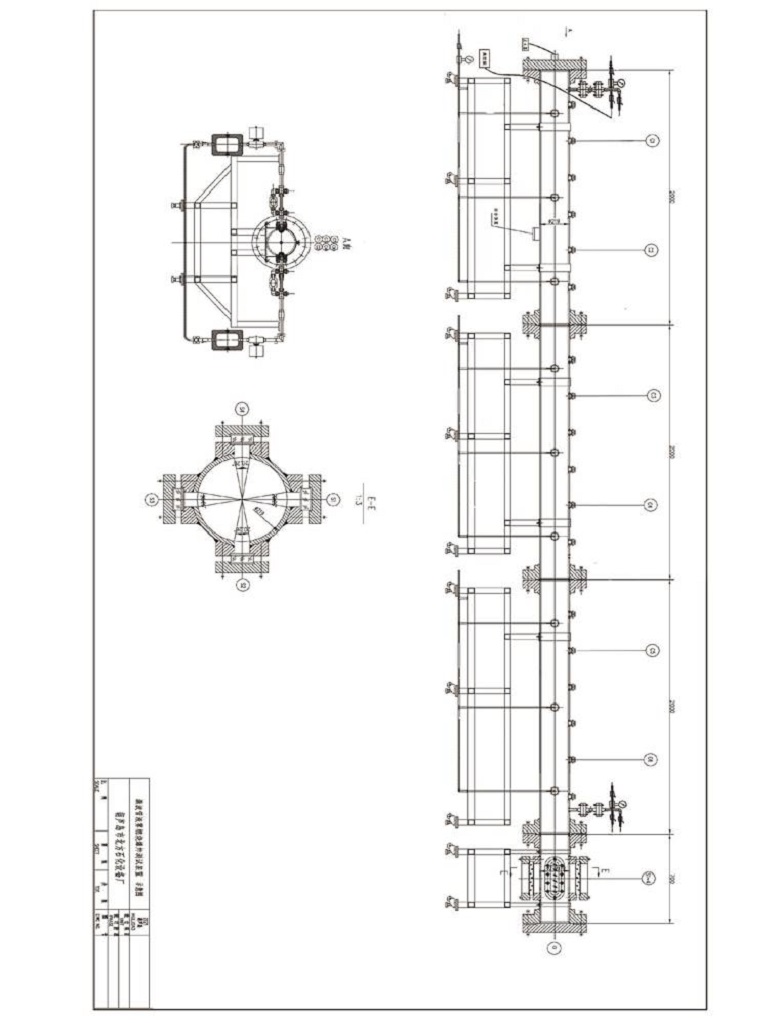

6、激波管總長度 6700mm，其中一段為點火段長度 2000mm， 其中兩段為測試段，每一測試段分別為 2000mm，其中一段為觀測窗口段為 700mm。

7、點火段與測試段設有傳感器，每一段設有 2 個傳感器。

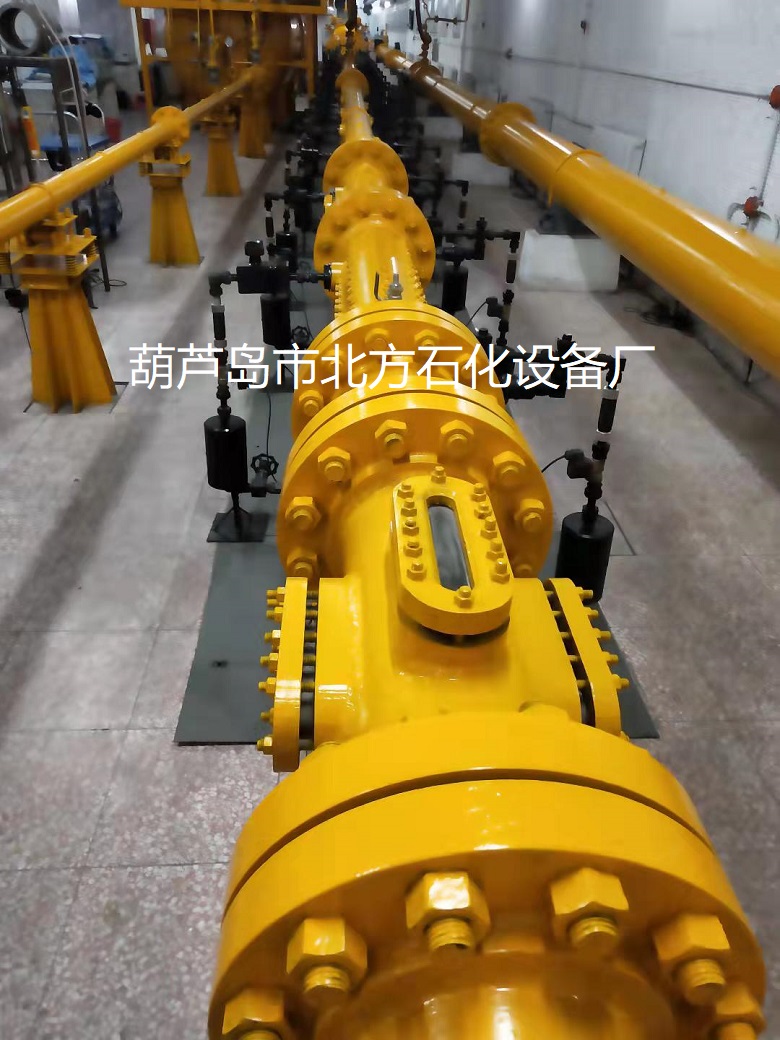

8、觀測段上設有一組水平對視觀測光學玻璃視窗。

9、點火段和測試段設有抽真空、排氣壓管路，并配有真空泵。

10、點火段和測試段每段正面、背面各安裝 3 組液霧噴灑系統，

總計 18 組液霧噴灑系統?？蛇M(jìn)行液霧對噴灑、錯位噴灑、單面噴灑。

11、激波管點火段設有點火電極聯接點火器。

12、激波管配有三套壓力傳感器，三套溫度傳感器聯接數據采集器。

13、激波管點火段設有安全裝置。

14、激波管每個試驗段配有活動底座，材質為不銹鋼方管，并具有進行水平調節功能，可進行激波管移動，并滿足設備平衡配重。
